搅拌器的设计选型步骤

2021-04-22

次

1.按照工艺条件、搅拌目的和要求，选择搅拌器型式，选择搅拌器型式时应充分掌握搅拌器的动力特性和搅拌器在搅拌过程中所产生的流动状态与各种搅拌目的的因果关系。

2.按照所确定的搅拌器型式及搅拌器在搅拌过程中所产生的流动状态，工艺对搅拌混合时

间、沉降速度、分散度的控制要求，通过实验手段和计算机模拟设计，确定搅拌速度、搅拌器直径、电动机功率。

3.按照电动机功率、搅拌转速及工艺条件，从减速机选型表中选择确定减速机机型。如果按照实际工作扭矩来选搅拌器则实际工作扭矩应小于搅拌器允许用扭矩，并且就充分考虑设备使用系数。

4.按照搅拌器的输出轴头直径和搅拌轴系支承方式选择与轴头相对应的机架、联轴器。

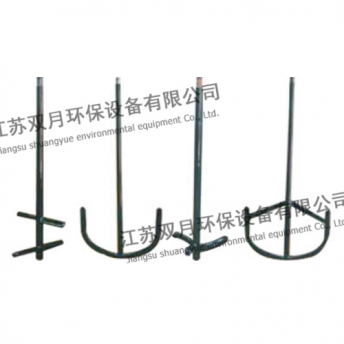

搅拌器

5.按照机架搅拌轴轴头尺寸、安装容纳空间及工作压力、工作温度选择轴封型式。

6.按照安装形式和结构要求，设计选择搅拌轴轴径和结构型式，并校验其强度、刚度。

如按刚性轴设计，在满足强度条件下n/nk≤0.7

如按柔性轴设计，在满足强度条件下n/nk≥1.3

7.按照机架的公称尺寸、搅拌轴的搁轴型式及压力等级、选择安装底盖、凸缘底座或凸缘法兰。

8.按照支承和抗振条件，确定是否配置辅助支承、中间轴承和底轴承。

在以上选型过程中，搅拌装置的组合、配置过程中，各部件之间连接关键尺寸是轴头尺寸，轴头尺寸一致的各部件原则上可互换、组合。
